GDW-106 Oil Dew Point Tester
●Pandhuan ing ngisor iki digunakake dening wong sing nduweni kualifikasi supaya ora kejut listrik.Aja nindakake layanan apa wae sing ngluwihi instruksi operasi kajaba sampeyan nduweni kualifikasi kanggo nglakoni.
●Aja operate piranti iki ing lingkungan sing gampang kobong lan lembab.Tansah lumahing resik lan garing.
●Priksa manawa piranti kasebut jejeg sadurunge mbukak.Aja nyelehake peralatan supaya ora ngrusak gerakan peralatan.
●Selehake peralatan ing wilayah garing, resik, ventilated bebas saka gas korosif.Numpuk peralatan tanpa wadhah transit mbebayani.
●Panel kudu tegak sajrone panyimpenan.Elevate item sing disimpen kanggo nglindhungi saka Kelembapan.
●Aja mbongkar piranti tanpa ijin, sing bakal mengaruhi garansi produk.Pabrik ora tanggung jawab kanggo dismantling dhewe.
Periode babar pisan kanggo seri iki SATU taun saka tanggal kiriman, waca invoice utawa dokumen pengiriman kanggo nemtokake tanggal babar pisan cocok.Perusahaan HVHIPOT menehi jaminan marang panuku asli yen produk iki bakal bebas saka cacat materi lan pengerjaan ing panggunaan normal.Saindhenging periode babar pisan, nyedhiyani sing cacat kuwi ora ditemtokake dening HVHIPOT wis disababaké déning planggaran, nyalahi panggunaan, owah-owahan, instalasi sing ora bener, watak cerobo utawa kahanan lingkungan salabetipun, HVHIPOT diwatesi mung kanggo ndandani utawa panggantos saka instrument iki sak periode babar pisan.
| Ora. | jeneng | Qty. | Unit |
| 1 | GDW-106 Host | 1 | potongan |
| 2 | Botol sel elektrolitik | 1 | potongan |
| 3 | elektroda elektrolit | 1 | potongan |
| 4 | Elektroda ukur | 1 | potongan |
| 5 | Steker injeksi sel elektrolitik | 1 | potongan |
| 6 | Kaca grinding plug gedhe | 1 | potongan |
| 7 | Steker penggiling kaca cilik (notch) | 1 | potongan |
| 8 | Kaca grinding plug cilik | 1 | potongan |
| 9 | Batang pengaduk | 2 | pcs |
| 10 | partikel silika gel | 1 | tas |
| 11 | Silika gel pad | 9 | pcs |
| 12 | 0,5 μl mikro sampling | 1 | potongan |
| 13 | 50 μl mikro sampling | 1 | potongan |
| 14 | sampel mikro 1 ml | 1 | potongan |
| 15 | Tabung garing lurus | 1 | potongan |
| 16 | kabel daya | 1 | potongan |
| 17 | Lemak vakum | 1 | potongan |
| 18 | Elektrolit | 1 | botol |
| 19 | Print kertas | 1 | muter |
| 20 | Pandhuan pangguna | 1 | potongan |
| 21 | Laporan tes | 1 | potongan |
HV Hipot Electric Co., Ltd. wis strictly lan kasebut kanthi teliti, proofread manual, nanging kita ora bisa njamin sing ora ana kasalahan lan ngilangi rampung ing manual.
HV Hipot Electric Co., Ltd. setya nggawe perbaikan terus-terusan ing fungsi produk, lan ningkatake kualitas layanan, saengga perusahaan tetep duwe hak ngganti produk lan program piranti lunak sing diterangake ing manual iki uga isi manual iki tanpa sadurunge. kabar.
Teknologi Coulometric Karl Fischer diterapake kanggo ngukur kelembapan kanthi akurat ing sampel sing diukur.Teknologi kasebut akeh digunakake kanggo akurasi lan biaya tes sing murah.Model GDW-106 ngukur kanthi tepat nglacak kelembapan ing conto cair, padhet lan gas miturut teknologi kasebut.Iki digunakake ing listrik, petroleum, bahan kimia, panganan lan liya-liyane.
Instrumen iki nggunakake unit pangolahan generasi anyar sing kuat lan sirkuit periferal anyar lan konsumsi daya sing luwih murah ndadekake bisa nggunakake baterei panyimpenan ukuran cilik lan portabel.Ngadili titik pungkasan elektrolisis adhedhasar uji coba sinyal elektroda lan stabilitas lan akurasi minangka faktor penting kanggo presisi tekad.
●5-inch dhuwur-definisi layar tutul werna, tampilan cetha lan gampang kanggo operate.
●Rong cara kompensasi arus kosong elektrolit lan kompensasi drift titik keseimbangan kanggo ngowahi asil tes.
●Fungsi ndeteksi pangukuran elektroda mbukak sirkuit fault lan short circuit fault.
●Ngadopsi printer mikro termal, percetakan trep lan cepet.
●5 rumus pitungan dibangun ing instrumen, lan unit pitungan asil tes (mg / L, ppm%) bisa dipilih yen dibutuhake.
●Simpen cathetan riwayat kanthi otomatis kanthi tab wektu, maksimal nganti 500 cathetan.
●Mikroprosesor saiki kosong kanthi otomatis ngontrol ganti rugi, lan reagen bisa cepet tekan keseimbangan.
●Range Pengukuran: 0ug-100mg;
●Akurasi pangukuran:
Akurasi banyu elektrolisis
3ug-1000ug ≤±2ug
> 1000ug ≤±02% (parameter ing ndhuwur ora kalebu kesalahan injeksi)
●Resolusi: 0.1 ug;
●Electrolyzing Saiki: 0-400mA;
●konsumsi daya maksimum: 20W;
●Input Daya: AC230V±20%, 50Hz±10%;
●Suhu sekitar operasi: 5 ~ 40 ℃;
●Kelembapan Sekitar Operasi: ≤85%
●Ukuran: 330 × 240 × 160 mm
●Bobot net: 6kg.
Struktur lan Majelis Instrumen
1. Tuan rumah
Gambar 4-1 Host
2. Sel Elektrolitik
Gambar 4-2 Diagram dekomposisi sel elektrolitik
Gambar 4-3 Gambar perakitan sel elektrolitik
1. Elektroda ukur 2. Timbal elektroda ukur 3. Elektroda elektrolit 4. Timbal elektroda elektrolit 5. Membran saringan ion 6. Sumbat penggiling kaca tabung pengering 7. Tabung pengering 8. Silikagel alochroic (agen pengering) 9. Pintu masuk sampel 10. Pengaduk 11 . Ruang anoda 12. Ruang katoda 13. Steker penggiling kaca sel elektrolitik
●Sijine partikel silikon biru (agen pangatusan) menyang tabung pangatusan (7 ing Fig. 4-2).
Cathetan: Pipa saka tabung pangatusan kudu njaga permeabilitas udara tartamtu lan ora bisa disegel kanthi lengkap, yen ora gampang nyebabake mbebayani!

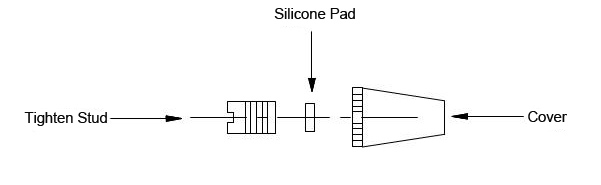

●Lebokake pad silikon putih susu menyang pitik jago lan meneng roto-roto karo stud fastening (ndeleng Fig. 4-4).
Gambar 4-4 Gambar perakitan plug injeksi
●Kasebut kanthi teliti, sijine stirrer menyang botol elektrolitik liwat lawang sampel.
●Merata nyebarake lapisan pelumas vakum ing elektroda ukur, elektroda elektrolit, tabung pengering kamar katoda, lan port penggilingan jago inlet.Sawise nglebokake komponen ing ndhuwur menyang botol elektrolitik, muter alon-alon supaya luwih apik.
●Kira-kira 120-150 ml elektrolit disuntikake menyang ruang anoda sel elektrolitik saka port sealing sel elektrolitik kanthi corong sing resik lan garing (utawa nggunakake pangisi cairan), lan uga disuntikake menyang ruang anoda sel elektrolitik saka elektrolit elektroda sealing port dening corong (utawa nggunakake pangisi Cairan), kanggo nggawe tingkat elektrolit nang kamar katoda lan kamar anode Sejatine padha.Sawise rampung, plug mecah kaca saka sel elektrolitik wis roto-roto ditutupi karo lapisan grease vakum lan diinstal ing posisi sing cocog, alon-alon diputer kanggo nggawe iku luwih disegel.
Cathetan: Karya muatan elektrolit ing ndhuwur kudu ditindakake ing lingkungan sing duwe ventilasi sing apik.Aja nyedhot utawa ndemek reagen kanthi tangan.Yen kena kulit, mbilas nganggo banyu.
Sawise ngrampungake langkah-langkah ing ndhuwur, pasang sel elektrolitik menyang dhukungan sel elektrolitik (9 ing Fig. 4-1), lebokake kabel sambungan elektroda elektrolit karo plug lotus lan kabel sambungan elektroda ukur menyang antarmuka elektroda elektrolitik (7 ing Fig .4-1).) lan antarmuka elektroda pangukuran (8 ing Fig.4-1).
Solusi reagen yaiku campuran yodium, piridin sing diisi sulfur dioksida lan metanol.Prinsip reaksi reagen Karl-Fischer karo banyu yaiku: adhedhasar anané banyu, yodium dikurangi kanthi sulfur dioksida, lan ing ngarsane piridin lan metanol, piridin hidroiodida lan metil hidrogen hidrogen piridin dibentuk.Rumus reaksi yaiku:
H20+I2+SO2+3C5H5N → 2C5H5N·HI+C5H5N·SO3 …………(1)
C5H5N·SO3+CH3OH → C5H5N·HSO4CH3 …………………(2)
Sajrone proses elektrolisis, reaksi elektroda kaya ing ngisor iki:
Anoda: 2I- - 2e → I2 .......................................(3)
Katoda: 2H+ + 2e → H2↑.......................................(4)
Yodium sing diasilake dening anoda bereaksi karo banyu kanggo mbentuk asam hidroiodik nganti rampung reaksi kabeh banyu, lan pungkasan reaksi kasebut dituduhake dening unit deteksi sing kasusun saka pasangan elektroda platina.Miturut hukum elektrolisis Faraday, jumlah molekul yodium sing melu reaksi padha karo jumlah molekul banyu, sing sebanding karo jumlah muatan listrik.Jumlah banyu lan muatan nduweni persamaan ing ngisor iki:
W=Q/10,722 ……………………………………………（5）
W--isi kelembapan sampel Unit: ug
Q--elektrolisis jumlah muatan listrik Unit: mC
Instrumen nganggo LCD layar gedhe, lan jumlah informasi sing bisa ditampilake ing saben layar luwih sugih, sing nyuda jumlah layar ganti.Kanthi tombol tutul, fungsi tombol ditetepake kanthi jelas, gampang dioperasikake.
Piranti kasebut dipérang dadi 5 layar tampilan:
●Boot layar sambutan;
●Layar setelan wektu;
●Layar data historis;
●Layar test sampel;
●Layar asil pangukuran;
1. Boot Welcome Screen

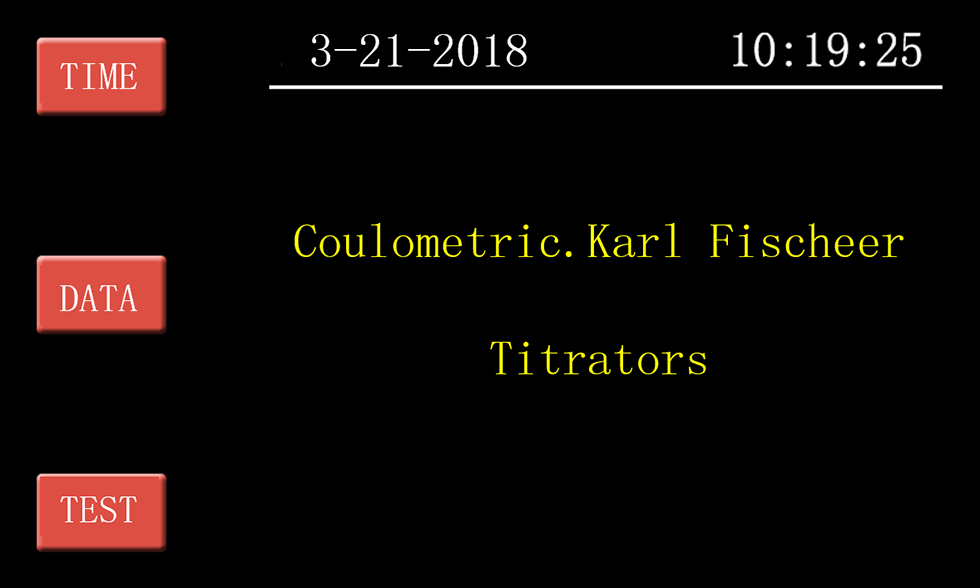

Sambungake kabel daya instrumen lan uripake saklar daya.Layar LCD ditampilake ing Gambar 6-1:

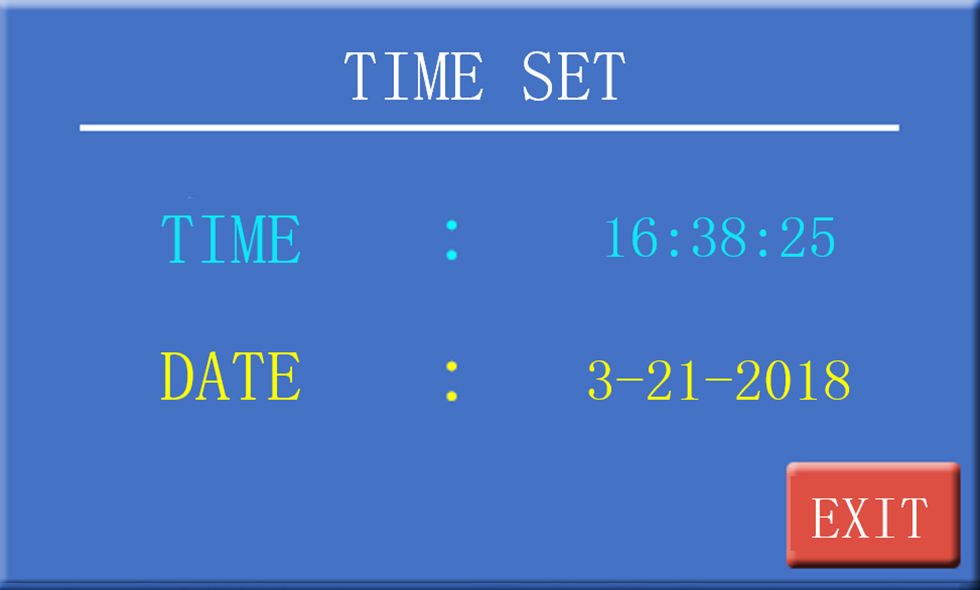

2. Layar Setelan Wektu
Pencet tombol "Wektu" ing antarmuka Gambar 6-1, lan layar LCD bakal ditampilake minangka ditampilake ing Gambar 6-2:
Ing antarmuka iki, penet bagean numerik wektu utawa tanggal kanggo 3 detik kanggo nyetel utawa calibrate wektu lan tanggal.
Pencet
tombol kanggo bali menyang antarmuka boot.
3. Layar Data Historis

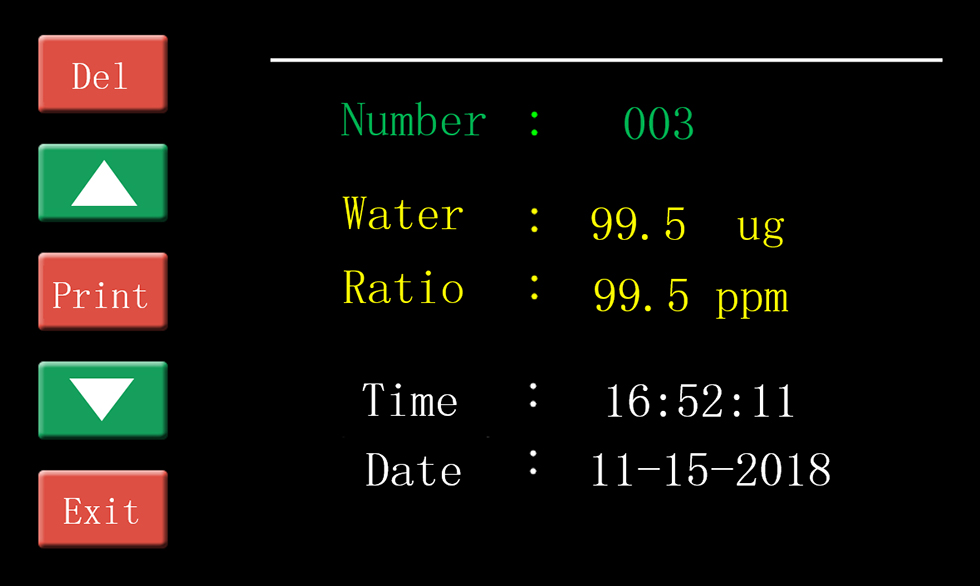

Pencet tombol "Data" ing layar Gambar 6-1, lan layar LCD bakal ditampilake kaya sing ditampilake ing Gambar 6-3:
Pencet
tombol kanggo ngganti kaca.
Pencet
Tombol kanggo mbusak data saiki.
Pencet
tombol kanggo print data saiki.
Pencettombol kanggo bali menyang antarmuka boot.

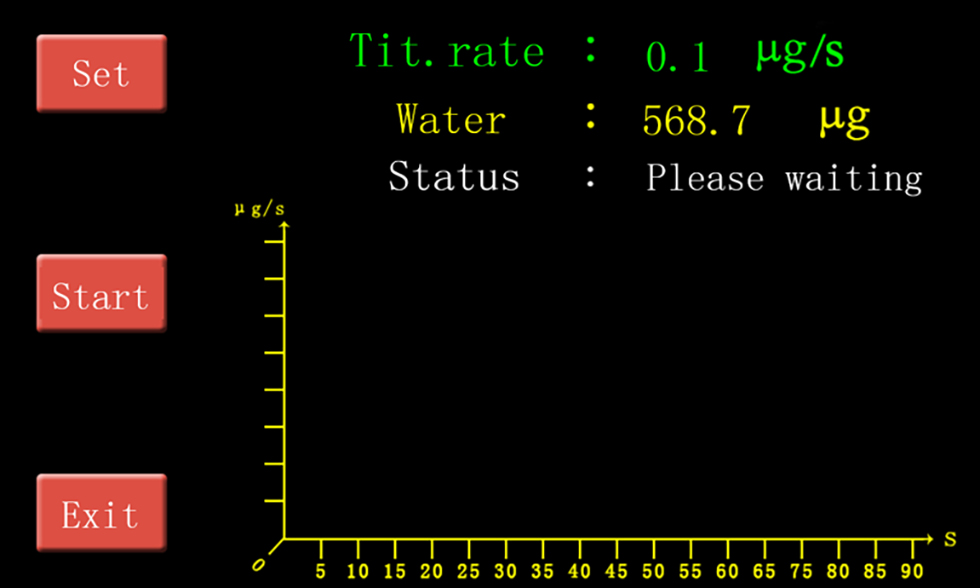

4. Sample Test Screen
Pencet tombol "Test" ing layar Gambar 6-1, layar LCD bakal ditampilake kaya ing ngisor iki:
Yen elektrolit ing sel elektrolitik anyar diganti, status saiki bakal nampilake "Reagen liwat yodium, mangga isi banyu".Sawise alon-alon nyuntikake banyu menyang kamar anoda kanthi sampler 50ul nganti elektrolit dadi kuning pucet, status saiki bakal nampilake "Mangga ngenteni", lan instrumen kanthi otomatis bakal seimbang.
Yen elektrolit ing sel elektrolitik wis digunakake, status saiki bakal nampilake "Mangga ngenteni", lan instrumen bakal kanthi otomatis ngimbangi.
Pra-kondisi diwiwiti, yaiku wadhah titrasi ora garing."Tunggu" bakal ditampilake, instrumen otomatis titrating banyu ekstra.
Pencet
Tombol kanggo milih item.
Pencet
Kunci kanggo miwiti tes.
Pencettombol kanggo bali menyang antarmuka boot

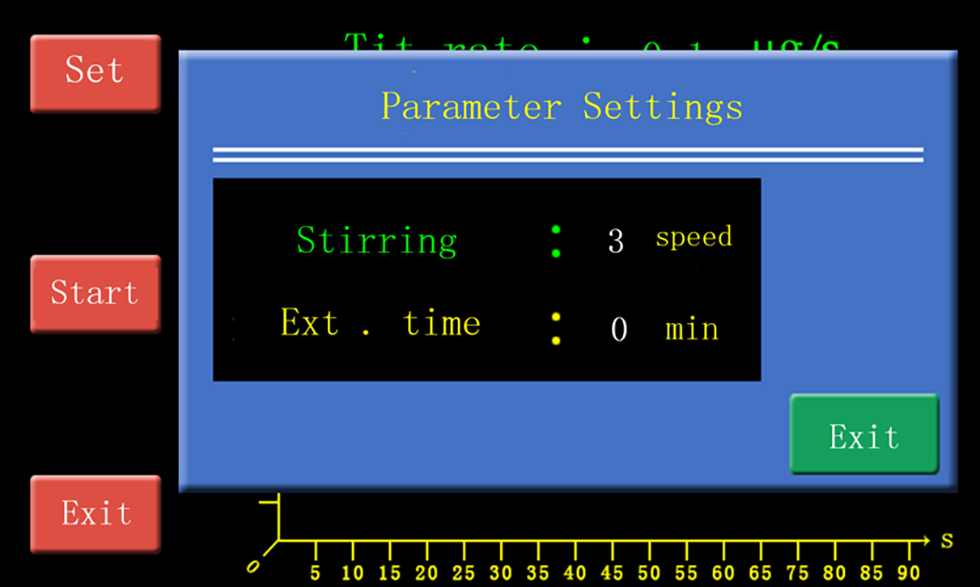

4.1 Ing antarmuka iki, pencet tombol "Setel", nyetel kacepetan aduk lan Ext.wektu.
Gambar 6-5
Klik kacepetan aduk (bagean nomer) kanggo nyetel kacepetan aduk instrumen.Klik Ext.wektu (bagean nomer) kanggo nyetel wektu tundha titik pungkasan test.
Kacepetan aduk: Nalika viskositas sampel sing dites gedhe, kacepetan aduk bisa ditambah kanthi bener.Ora ana gelembung ing elektrolit sing diaduk.
Ext.Wektu: Yen perlu kanggo ngluwihi wektu test sampel, kayata kelarutan miskin saka sampel lan elektrolit utawa test banyu isi gas, wektu test bisa jumbuh lengkap.(Wigati: Nalika Ext. wektu disetel kanggo 0 menit, test rampung sawise kacepetan elektrolisis instrument stabil. Nalika Ext. wektu disetel kanggo 5 menit, test diterusake kanggo 5 menit sawise kacepetan elektrolisis saka instrumen stabil)

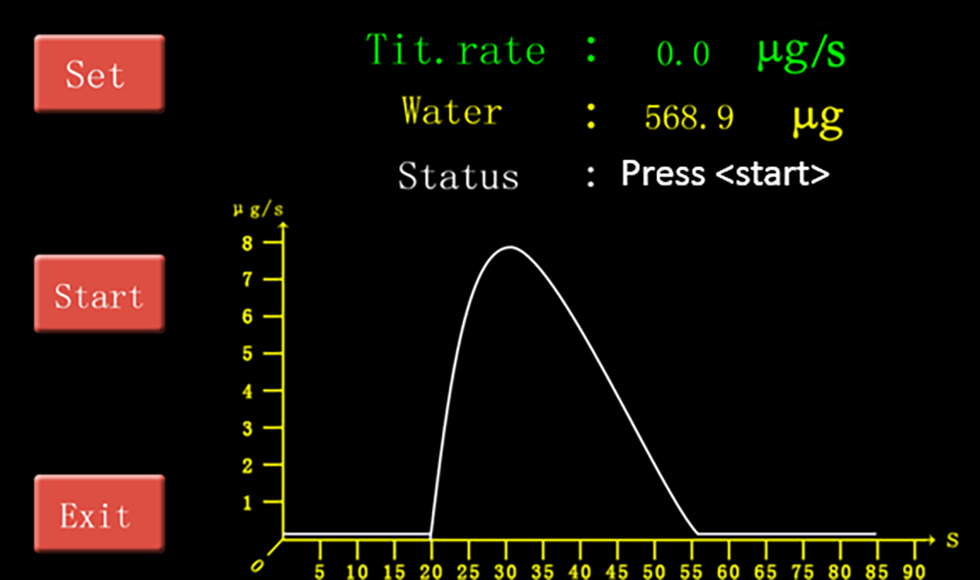

4.2 Sawise imbangan instrumen rampung, status saiki bakal nampilake "Pencettombol kanggo ngukur". Ing wektu iki, instrumen bisa dikalibrasi utawa sampel bisa langsung diukur.
Kanggo calibrate instrumen, gunakake sampler 0.5ul kanggo njupuk 0.1ul banyu, pencet tombol "Mulai", lan nyuntikake menyang elektrolit liwat inlet sampel.Yen asil tes pungkasan antarane 97-103ug (sampler impor), mbuktekake manawa instrumen kasebut ana ing kahanan normal lan sampel bisa diukur.(Asil test saka sampler domestik antarane 90-110ug, kang mbuktekaken sing instrument ing negara normal).

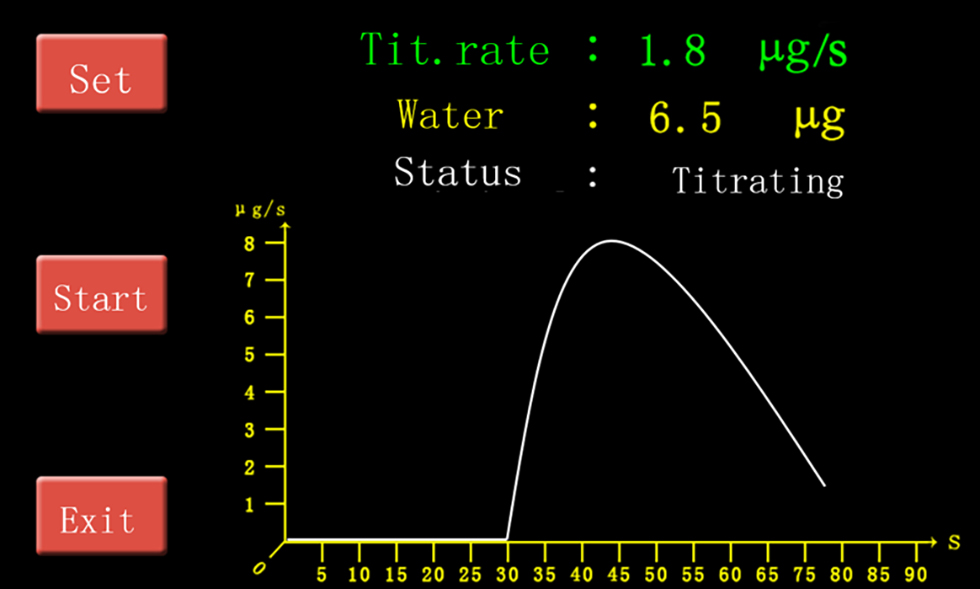

4.3 Titrasi Sampel
Nalika instrumen seimbang (utawa dikalibrasi), kahanan saiki yaiku "Titrating", banjur sampel bisa dititrasi.
Njupuk jumlah sampel sing tepat, pencet tombol "Mulai", nyuntikake sampel menyang elektrolit liwat inlet sampel, lan instrumen kanthi otomatis bakal nyoba nganti pungkasan.
Cathetan: Volume sampling kudu dikurangi utawa ditambah miturut perkiraan isi banyu saka sampel.A jumlah cilik saka sampel bisa dijupuk karo 50ul sampler kanggo testing.Yen nilai isi banyu sing diukur cilik, volume injeksi bisa ditambah kanthi tepat;Yen nilai isi banyu sing diukur gedhe, volume injeksi bisa dikurangi kanthi tepat.Iku cocok kanggo njaga asil test pungkasan saka isi banyu antarane puluhan micrograms lan atusan micrograms.lenga Transformer lan lenga turbin uap bisa langsung nyuntikaken saka 1000ul.

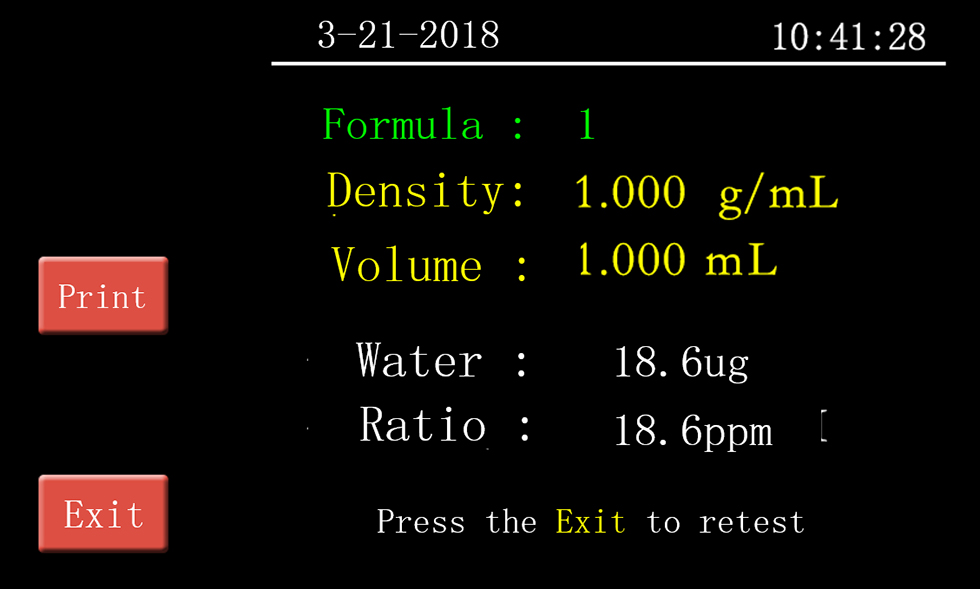

5. Asil pangukuran
Sawise tes sampel rampung, rumus pitungan bisa diganti kaya sing dibutuhake, lan nomer ing sisih tengen rumus pitungan bisa diganti antarane 1-5.(cocog karo ppm, mg/L lan % mungguh)
Rentang pangukuran khas instrumen iki yaiku 0μg-100mg.Kanggo entuk asil tes sing akurat, jumlah sampel sing disuntikake kudu dikontrol kanthi bener miturut isi kelembapan sampel tes.
1. Sampel cair
Pangukuran sampel Cairan: sampel sing diuji kudu diekstrak nganggo injektor sampel, banjur disuntikake menyang kamar anoda sel elektrolitik liwat port injeksi.Sadurunge injeksi sampel, jarum kudu di resiki nganggo kertas saring.Lan tip jarum kudu dilebokake menyang elektrolit tanpa kontak karo tembok sel elektrolitik lan elektroda nalika sampel tes disuntikake.
2. Sampel padat
Sampel padhet bisa awujud glepung, partikel utawa kekacoan blok (massa blok gedhe kudu ditumbuk).Evaporator banyu sing cocog kudu dipilih lan disambungake menyang instrumen nalika sampel tes angel larut ing reagen.
Njupuk conto padhet sing bisa larut ing reagen minangka conto kanggo nerangake injeksi sampel padat, kaya ing ngisor iki:

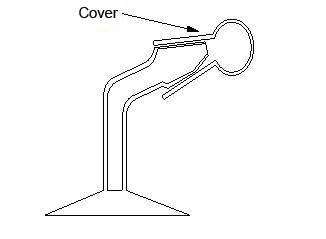

Gambar 7-1
1) Injector sampel padat ditampilake minangka tokoh 7-1, ngresiki nganggo banyu banjur garing kanthi becik.
2) Copot tutup injektor sampel padat, nyuntikake sampel tes, nutupi tutup lan nimbang kanthi akurat.

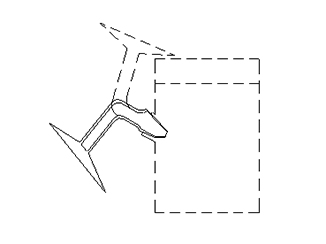

3) Copot jago plug port injeksi sampel sel elektrolitik, lebokake injektor sampel menyang port injeksi miturut garis lengkap sing ditampilake ing gambar 7-2.Puter injektor sampel padhet nganti 180 derajat sing dituduhake minangka garis putus-putus ing gambar 7-2, nggawe sampel tes mudhun ing reagen nganti pangukuran rampung.Ing proses kasebut, sampel tes padat ora bisa dikontak karo elektroda elektrolit lan elektroda sing diukur.
Gambar 7-2
Timbang injektor sampel lan tutup kanthi akurat maneh sawise nyuntikake.Kualitas sampel bisa diitung miturut prabédan antarane rong bobot, sing bisa digunakake kanggo ngitung rasio isi banyu.

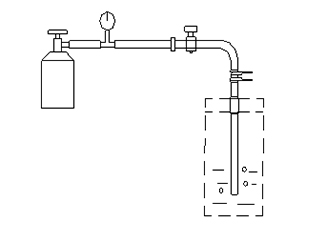

3. Sampel gas
Supaya Kelembapan ing gas bisa digunakke dening reagen, konektor kudu digunakake kanggo ngontrol sampel test kanggo nyuntikaken menyang sel elektrolitik sawayah-wayah. (pirsani tokoh 7-3).Nalika kelembapan ing sampel tes gas diukur, reagen kira-kira 150ml kudu disuntikake menyang sel elektrolitik kanggo njamin kelembapan bisa diserap kanthi lengkap.Ing wektu sing padha, kecepatan aliran gas kudu dikontrol ing 500ml saben menit.kira-kira.Yen reagen kasebut nyuda kanthi jelas sajrone proses pangukuran, udakara 20ml glikol kudu disuntikake minangka tambahan.(Reagen kimia liyane bisa ditambahake miturut sampel sing diukur nyata.)
Gambar 7-3
A. Panyimpenan
1. Tetep adoh saka srengenge, lan suhu kamar kudu ing 5 ℃ ~ 35 ℃.
2. Aja nginstal lan operate ing lingkungan karo Kelembapan dhuwur lan fluktuasi amba saka sumber daya.
3. Aja nyelehake lan operate ing lingkungan kanthi gas korosif.
B. Panggantos saka silikon pad
Pad silikon ing port injeksi sampel kudu diganti pas wektune amarga panggunaan jangka panjang bakal nggawe lubang jarum ora kontraksi lan ngidini kelembapan mlebu, sing bakal duwe pengaruh ing pangukuran. (pirsani tokoh 4-4)
1. Panggantos saka silikagel allochroic
Silikagel allochroic ing pipa pangatusan kudu diganti nalika werna dadi biru cahya saka biru.Aja nyelehake wêdakakêna silikagel ing pipa pangatusan nalika ngganti, yen ora, knalpot saka sel elektrolitik bakal diblokir asil ing mandap saka elektrolisis.
2. Pangopènan port polishing sel elektrolitik
Puter port polishing sel elektrolitik saben 7-8 dina.Sawise ora bisa gampang diputer, tutup nganggo pelumas vakum kanthi tipis lan pasang maneh, yen ora angel dibongkar yen jam layanan dawa banget.
Yen elektroda ora bisa dicopot, aja ditarik metu kanthi paksa.Ing wayahe, kanggo nyelehake kabeh sel elektrolitik ing banyu anget kanggo 24-48 jam terus-terusan, banjur nggunakake.
3. Reresik sel elektrolitik
Bukak kabeh pinggiran botol kaca saka sel elektrolitik.Botol sel elektrolitik sing resik, pipa pangatusan, plug sealing nganggo banyu.Garing ing oven (suhu oven kira-kira 80 ℃) sawise diresiki, banjur adhem kanthi alami.Etil alkohol absolut bisa digunakake kanggo ngresiki elektroda electrolusis, nalika banyu dilarang.Sawise ngresiki, garing nganggo pengering.

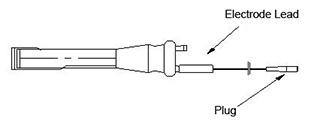

Cathetan: Aja ngresiki kabel elektroda, kaya sing ditampilake ing gambar 8-1
Gambar 8-1
C. Ganti Elektrolit
1. Njupuk elektroda elektrolit, elektroda ukur, tabung pangatusan, plug injeksi lan aksesoris liyane saka botol sel elektrolitik.
2. Copot elektrolit sing bakal diganti saka botol sel elektrolitik.
3. Ngresiki botol sel elektrolitik, elektroda elektrolitik lan elektroda ukur kanthi etanol absolut.
4. Garing botol sel elektrolitik sing wis diresiki, elektroda elektrolitik, lan liya-liyane ing oven ora luwih saka 50 ℃.
5. Tuangake elektrolit anyar menyang botol sel elektrolitik, lan tuangake jumlah kira-kira 150ml (antarane rong garis horisontal putih saka botol sel elektrolitik).
6. Pasang elektroda elektrolit, elektroda ukur, lan plug sampling tabung garing, lan sapiturute, lan tuangake elektrolit anyar menyang elektroda elektrolitik, jumlah sing diwutahake padha karo tingkat cairan elektrolit ing botol sel elektrolit.
7. Aplikasi lapisan pelumas vakum kanggo kabeh port grinding sel elektrolitik (elektroda elektrolit, elektroda ukur, plug injeksi, plug grinding kaca).
8. Sijine botol sel elektrolitik sing diganti menyang penjepit botol sel elektrolitik instrumen, lan nguripake instrumen menyang negara titrasi.
9. Reagen anyar kudu abang-coklat lan ing negara yodium.Gunakake injektor 50uL kanggo nyuntikake udakara 50-100uL banyu nganti reagen dadi kuning pucet.
1. Ora ana tampilan
Nimbulaké: Kabel daya ora disambungake;ngalih daya ora ing kontak apik.
Perawatan: Sambungake kabel daya;ngganti ngalih daya.
2. Bukak sirkuit ngukur elektroda
Panyebab: Elektroda ukur lan plug instrumen ora nyambung kanthi apik;kabel nyambungake rusak.
Perawatan: Sambungake plug;ngganti kabel.
3. Kecepatan elektrolisis tansah nol sajrone elektrolisis.
Panyebab: Elektroda elektrolit lan plug instrumen ora nyambung kanthi apik;kabel sambungan putus.
Perawatan: Sambungake plug;ngganti kabel.
4. Asil kalibrasi banyu murni luwih cilik, nalika sampel tes disuntikake, ora bisa dideteksi dening instrumen.
Nimbulaké: Elektrolit ilang khasiat.
Perawatan: Ganti elektrolit anyar.
5. Proses elektrolitik ora bisa rampung.
Nimbulaké: Elektrolit ilang khasiat.
Perawatan: Ganti elektrolit anyar.
